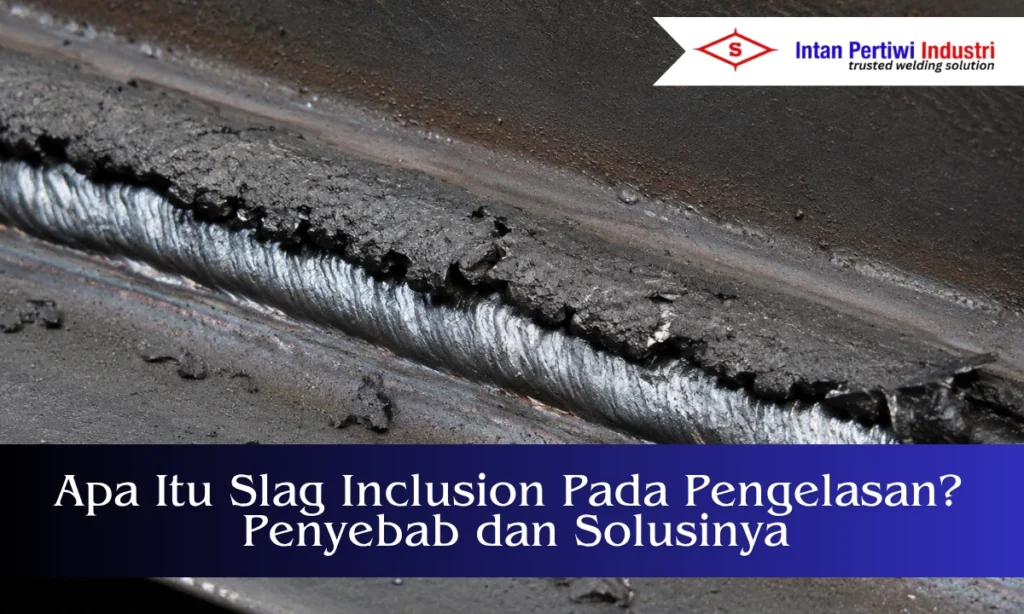

Apa Itu Slag Inclusion Pada Pengelasan? Penyebab dan Solusinya
Dalam proses pengelasan, kualitas sambungan tidak hanya ditentukan oleh tampilan luar hasil las, tetapi juga oleh kondisi bagian dalam logam las. Salah satu cacat las yang sering menjadi perhatian adalah slag inclusion atau inklusi terak. Cacat ini dapat memengaruhi kekuatan sambungan dan menurunkan kualitas hasil pengelasan jika tidak dicegah dengan benar. Pengertian Slag Inclusion Slag inclusion adalah cacat las yang terjadi ketika terak atau slag terjebak di dalam logam las. Slag sendiri berasal dari lapisan flux pada elektroda atau bahan tambah tertentu yang berfungsi melindungi area las dari kontaminasi udara selama proses pengelasan. Dalam kondisi normal, slag akan naik ke permukaan dan dibersihkan setelah pengelasan selesai. Namun, jika teknik pengelasan kurang tepat, slag dapat tertinggal di antara lapisan las atau di dalam sambungan. Kondisi inilah yang kemudian disebut sebagai slag inclusion. Penyebab Slag Inclusion Penyebab slag inclusion cukup beragam, mulai dari pembersihan slag yang tidak maksimal antar layer, sudut elektroda yang kurang tepat, arus pengelasan terlalu rendah, kecepatan pengelasan tidak sesuai, hingga bentuk kampuh yang terlalu sempit. Pada pengelasan multi-pass, risiko slag inclusion biasanya lebih besar apabila setiap lapisan las tidak dibersihkan dengan baik sebelum lapisan berikutnya dilakukan. Selain itu, teknik ayunan elektroda yang tidak stabil juga dapat membuat slag tertinggal di dalam jalur las. Cara Mencegah Inklusi Terak Bersihkan slag atau terak secara menyeluruh setelah setiap jalur pengelasan. Pastikan pembersihan antar layer dilakukan dengan baik, terutama pada pengelasan multi-pass. Gunakan arus pengelasan yang sesuai dengan jenis dan diameter elektroda. Jaga sudut elektroda agar tetap stabil selama proses pengelasan. Atur kecepatan gerak pengelasan agar tidak terlalu cepat atau terlalu lambat. Pastikan desain sambungan atau kampuh memiliki ruang yang cukup untuk penetrasi dan aliran logam las. Gunakan elektroda las yang sesuai dengan material dan kebutuhan pekerjaan. Ikuti prosedur pengelasan yang benar, termasuk pengaturan arus, posisi las, dan parameter kerja sesuai standar. Dampak terhadap Konstruksi Mengurangi kekuatan sambungan las. Menurunkan ketahanan sambungan terhadap beban kerja. Berpotensi menjadi titik awal retak pada material. Mengurangi keandalan struktur baja, pipa, tangki, platform kerja, peralatan pabrik, dan komponen mesin. Meningkatkan risiko kegagalan sambungan jika digunakan pada pekerjaan konstruksi atau fabrikasi berat. Membuat hasil pengelasan tidak memenuhi standar kualitas yang dibutuhkan dalam pekerjaan industri. Cara Memperbaiki Inklusi Terak Identifikasi area las yang mengalami slag inclusion. Hilangkan bagian las yang cacat melalui proses grinding atau gouging sesuai prosedur kerja. Bersihkan area cacat hingga terlihat logam dasar atau logam las yang sehat. Pastikan area bebas dari slag, oksida, minyak, debu, atau kontaminan lain. Lakukan pengelasan ulang dengan parameter yang lebih tepat. Sesuaikan arus, sudut elektroda, kecepatan gerak, dan teknik pengelasan agar cacat tidak terulang. Jika pekerjaan mengikuti standar tertentu, lakukan perbaikan berdasarkan WPS dan prosedur inspeksi kualitas yang berlaku. Rekomendasi Kawat Las SMAW Untuk proses pengelasan SMAW, pemilihan kawat las atau elektroda menjadi salah satu faktor penting dalam mendukung hasil las yang baik. Elektroda yang sesuai dapat membantu menghasilkan busur yang stabil, slag yang lebih mudah dibersihkan, serta deposit las yang konsisten. Sebagai produsen kawat las KOBELCO di Indonesia, PT Intan Pertiwi Industri menghadirkan produk kawat las untuk mendukung berbagai kebutuhan pengelasan industri. Dengan pemilihan elektroda yang tepat, teknik pengelasan yang benar, dan prosedur kerja yang baik, risiko cacat seperti slag inclusion dapat diminimalkan sehingga hasil pengelasan menjadi lebih kuat, rapi, dan andal. Kesimpulan Slag inclusion adalah cacat las akibat terjebaknya slag di dalam logam las. Cacat ini umumnya dapat dicegah melalui pembersihan antar layer, pengaturan parameter las yang tepat, teknik pengelasan yang benar, serta penggunaan elektroda berkualitas. Untuk kebutuhan pengelasan industri, PT Intan Pertiwi Industri menyediakan kawat las KOBELCO sebagai solusi pendukung hasil las yang konsisten dan berkualitas. FAQs Apa itu slag inclusion dalam pengelasan? Slag inclusion adalah cacat las yang terjadi ketika slag atau terak terjebak di dalam logam las dan tidak keluar ke permukaan setelah proses pengelasan. Kondisi ini biasanya terjadi pada proses pengelasan yang menggunakan flux, seperti SMAW. Jika tidak dicegah, slag inclusion dapat menurunkan kualitas sambungan dan menjadi titik lemah pada hasil pengelasan. Apa penyebab slag inclusion? Penyebab slag inclusion dapat berasal dari beberapa faktor, seperti pembersihan slag yang kurang bersih antar layer, arus pengelasan terlalu rendah, sudut elektroda kurang tepat, kecepatan pengelasan tidak sesuai, dan bentuk kampuh yang terlalu sempit. Pada pengelasan multi-pass, risiko ini semakin besar jika setiap lapisan las tidak dibersihkan dengan benar sebelum pengelasan berikutnya dilakukan. Apakah slag inclusion berbahaya? Ya, slag inclusion berbahaya karena dapat mengurangi kekuatan sambungan las dan membuat hasil pengelasan tidak memenuhi standar kualitas yang dibutuhkan. Cacat ini dapat menjadi titik lemah pada material, terutama jika sambungan digunakan pada konstruksi, pipa, tangki, atau komponen industri yang menerima beban tinggi dan membutuhkan keandalan jangka panjang. Bagaimana cara mencegah slag inclusion? Cara mencegah slag inclusion adalah dengan membersihkan slag secara menyeluruh setelah setiap jalur las, menggunakan arus pengelasan yang sesuai, menjaga sudut elektroda tetap stabil, serta mengatur kecepatan pengelasan dengan tepat. Selain itu, pemilihan elektroda las yang sesuai dan penerapan prosedur pengelasan yang benar juga penting untuk menghasilkan sambungan yang kuat dan bersih. Slag inclusion adalah cacat las yang terjadi ketika slag atau terak terjebak di dalam logam las dan tidak keluar ke permukaan setelah proses pengelasan. Kondisi ini biasanya terjadi pada proses pengelasan yang menggunakan flux, seperti SMAW. Jika tidak dicegah, slag inclusion dapat menurunkan kualitas sambungan dan menjadi titik lemah pada hasil pengelasan. Penyebab slag inclusion dapat berasal dari beberapa faktor, seperti pembersihan slag yang kurang bersih antar layer, arus pengelasan terlalu rendah, sudut elektroda kurang tepat, kecepatan pengelasan tidak sesuai, dan bentuk kampuh yang terlalu sempit. Pada pengelasan multi-pass, risiko ini semakin besar jika setiap lapisan las tidak dibersihkan dengan benar sebelum pengelasan berikutnya dilakukan. Ya, slag inclusion berbahaya karena dapat mengurangi kekuatan sambungan las dan membuat hasil pengelasan tidak memenuhi standar kualitas yang dibutuhkan. Cacat ini dapat menjadi titik lemah pada material, terutama jika sambungan digunakan pada konstruksi, pipa, tangki, atau komponen industri yang menerima beban tinggi dan membutuhkan keandalan jangka panjang. Cara mencegah slag inclusion adalah dengan membersihkan slag secara menyeluruh setelah setiap jalur las, menggunakan arus pengelasan yang sesuai, menjaga sudut elektroda tetap stabil, serta mengatur kecepatan pengelasan dengan tepat. Selain
Apa Itu WPS Pengelasan: Pengertian dan Fungsinya
Dalam pekerjaan industri, WPS pengelasan menjadi salah satu dokumen penting untuk memastikan proses las dilakukan secara terarah dan sesuai standar. Kualitas sambungan las tidak hanya ditentukan oleh keterampilan welder, tetapi juga oleh banyak faktor teknis, mulai dari jenis material, proses las, elektroda yang digunakan, arus, tegangan, posisi pengelasan, hingga perlakuan panas sebelum atau setelah pengelasan. Agar semua faktor tersebut dapat dikendalikan dengan baik, dibutuhkan dokumen panduan yang jelas. Dokumen inilah yang dikenal sebagai WPS pengelasan. Bagi welder, QC, welding inspector, engineer, supervisor, maupun perusahaan fabrikasi, memahami WPS sangat penting. WPS membantu memastikan proses pengelasan dilakukan secara konsisten, terukur, dan sesuai dengan standar yang dibutuhkan. Tanpa prosedur yang jelas, hasil pengelasan bisa berbeda-beda, bahkan berisiko menimbulkan cacat las yang dapat memengaruhi kekuatan sambungan. Artikel ini akan membahas apa itu WPS pengelasan, fungsi, isi dokumen, cara membuatnya, serta hubungannya dengan pemilihan kawat las dalam pekerjaan industri. Apa Itu WPS Pengelasan? WPS pengelasan adalah singkatan dari Welding Procedure Specification, yaitu dokumen tertulis yang berisi panduan teknis tentang bagaimana proses pengelasan harus dilakukan. Secara sederhana, WPS dapat dipahami sebagai “resep kerja” dalam pengelasan. Di dalamnya terdapat informasi penting mengenai material yang dilas, proses pengelasan, jenis elektroda atau filler metal, posisi pengelasan, parameter arus dan tegangan, suhu preheat, interpass temperature, hingga ketentuan perlakuan panas jika diperlukan. Tujuan utama WPS adalah memastikan proses pengelasan dilakukan dengan cara yang benar dan menghasilkan sambungan las yang memenuhi standar kualitas. Dengan adanya WPS, welder tidak bekerja berdasarkan perkiraan, tetapi mengikuti parameter yang sudah ditentukan. Dalam pekerjaan industri, WPS biasanya digunakan pada proyek yang membutuhkan tingkat keandalan tinggi, seperti konstruksi baja, jembatan, pipa, pressure vessel, manufaktur, perkapalan, alat berat, dan berbagai pekerjaan fabrikasi lainnya. Kepanjangan WPS Welding Kepanjangan WPS welding adalah Welding Procedure Specification. Jika diterjemahkan secara bebas, Welding Procedure Specification berarti spesifikasi prosedur pengelasan. Dokumen ini menjelaskan prosedur yang harus diikuti agar hasil pengelasan sesuai dengan kebutuhan desain, standar proyek, dan persyaratan mutu. Istilah WPS sering digunakan bersama dengan beberapa dokumen lain seperti PQR dan WPQ. Ketiganya saling berkaitan, tetapi memiliki fungsi yang berbeda. WPS menjelaskan bagaimana pengelasan dilakukan, PQR membuktikan bahwa prosedur tersebut sudah diuji, sedangkan WPQ menunjukkan bahwa welder memiliki kemampuan untuk melakukan pengelasan sesuai prosedur yang ditentukan. Fungsi WPS dalam Pengelasan WPS memiliki peran penting dalam menjaga kualitas proses dan hasil pengelasan. Dokumen ini tidak hanya berguna untuk welder, tetapi juga untuk tim QC, welding inspector, engineer, dan pihak manajemen proyek. Berikut beberapa fungsi WPS dalam pengelasan. Menjadi Panduan Teknis untuk Welder Fungsi utama WPS adalah memberikan panduan teknis kepada welder sebelum dan selama proses pengelasan dilakukan. Melalui WPS, welder dapat mengetahui proses las yang harus digunakan, jenis elektroda yang sesuai, ukuran elektroda, range arus, polaritas, posisi las, jumlah layer, teknik pengelasan, hingga ketentuan suhu kerja. Dengan begitu, welder memiliki acuan yang jelas dan tidak bekerja berdasarkan kebiasaan pribadi semata. Panduan ini sangat penting terutama pada pekerjaan yang melibatkan banyak welder. Tanpa WPS, setiap welder bisa menggunakan parameter yang berbeda, sehingga hasil las menjadi tidak konsisten. Menjaga Konsistensi Hasil Las Dalam industri, hasil pengelasan harus konsisten. Sambungan las pada satu titik tidak boleh memiliki kualitas yang jauh berbeda dengan sambungan pada titik lainnya, terutama jika berada dalam satu proyek atau struktur yang sama. WPS membantu menjaga konsistensi tersebut. Dengan parameter yang sudah ditentukan, proses pengelasan dapat dilakukan secara berulang dengan standar yang sama. Hal ini sangat penting pada pekerjaan produksi, fabrikasi massal, konstruksi baja, dan proyek-proyek yang memiliki persyaratan mutu ketat. Konsistensi hasil las juga memudahkan proses inspeksi karena setiap sambungan dapat dibandingkan dengan acuan prosedur yang sama. Membantu Kontrol Kualitas dan Pemeriksaan WPS juga berfungsi sebagai dokumen kontrol kualitas. Tim QC atau welding inspector dapat menggunakan WPS sebagai acuan saat memeriksa proses pengelasan di lapangan. Misalnya, inspector dapat mengecek apakah welder menggunakan elektroda yang sesuai, apakah arus berada dalam range yang diizinkan, apakah preheat dilakukan sesuai ketentuan, dan apakah posisi pengelasan sesuai dengan prosedur. Jika ditemukan penyimpangan dari WPS, tindakan koreksi dapat dilakukan lebih cepat sebelum masalah berkembang menjadi cacat las yang lebih serius. Mengurangi Risiko Cacat Las Cacat las seperti porosity, undercut, lack of fusion, crack, slag inclusion, atau incomplete penetration sering kali terjadi karena parameter pengelasan yang tidak tepat. WPS membantu mengurangi risiko tersebut dengan mengatur variabel penting dalam proses pengelasan. Ketika jenis elektroda, arus, tegangan, kecepatan gerak, suhu preheat, dan teknik pengelasan dikontrol dengan baik, peluang terjadinya cacat las dapat ditekan. Namun, WPS tetap harus didukung oleh keterampilan welder, kondisi material yang baik, peralatan yang sesuai, serta pemilihan kawat las yang tepat. Isi atau Komponen dalam WPS Pengelasan Isi WPS dapat berbeda tergantung standar, jenis proyek, material, dan proses pengelasan yang digunakan. Namun secara umum, WPS biasanya memuat beberapa komponen penting berikut. Data Material yang Dilas WPS harus mencantumkan material dasar atau base metal yang akan dilas. Informasi ini bisa mencakup jenis material, grade material, ketebalan, diameter pipa jika berlaku, serta kelompok material sesuai standar yang digunakan. Data material sangat penting karena setiap jenis material memiliki karakteristik berbeda. Baja karbon, baja paduan, stainless steel, dan besi cor membutuhkan pendekatan pengelasan yang berbeda. Material dengan kekuatan tinggi atau kandungan karbon tertentu, misalnya, mungkin membutuhkan preheat untuk mengurangi risiko retak. Proses Pengelasan yang Digunakan WPS juga mencantumkan proses pengelasan yang digunakan. Beberapa proses las yang umum digunakan antara lain SMAW, GMAW, GTAW, FCAW, dan SAW. Untuk pekerjaan yang menggunakan kawat las elektroda manual, proses yang sering digunakan adalah SMAW atau Shielded Metal Arc Welding. Proses ini banyak dipakai pada pekerjaan konstruksi, maintenance, fabrikasi, dan perbaikan karena fleksibel dan dapat digunakan di berbagai kondisi lapangan. Pemilihan proses las harus disesuaikan dengan kebutuhan proyek, jenis material, posisi kerja, produktivitas, serta standar kualitas yang ingin dicapai. Jenis Elektroda atau Filler Metal Elektroda atau filler metal adalah salah satu komponen penting dalam WPS. Dokumen WPS biasanya mencantumkan klasifikasi elektroda, ukuran diameter, merek atau tipe jika diperlukan, serta standar yang mengacu pada elektroda tersebut. Pemilihan elektroda tidak boleh dilakukan sembarangan. Elektroda harus sesuai dengan material dasar, posisi pengelasan, kekuatan sambungan yang dibutuhkan, serta kondisi kerja di lapangan. Pada aplikasi tertentu, pemilihan elektroda low hydrogen menjadi penting untuk mengurangi
Pengelasan 1F: Pengertian, Posisi, Teknik, dan Tips Hasil Rapi
Pengelasan 1F adalah salah satu posisi las yang paling sering dipelajari pada tahap awal praktik pengelasan. Posisi ini termasuk dasar, tetapi tetap penting karena menjadi pondasi untuk memahami kontrol sudut elektroda, kestabilan busur, pembentukan manik las, dan pengaturan kecepatan gerak tangan. Bagi pemula, belajar pengelasan 1F membantu membangun kebiasaan kerja yang rapi sejak awal. Bagi welder yang sudah bekerja di bengkel fabrikasi, posisi ini juga tetap relevan karena banyak dipakai pada sambungan sudut dalam pekerjaan sehari hari. Dalam praktiknya, pengelasan 1F umumnya mengacu pada fillet weld position pada posisi datar. Artinya, sambungan yang dikerjakan adalah sambungan sudut, lalu jalur las dilakukan pada posisi yang relatif paling mudah dikendalikan dibanding posisi vertikal atau overhead. Karena kontrol kolam las lebih stabil, posisi 1F sering dijadikan titik awal untuk latihan kualitas bead, penetrasi, dan konsistensi hasil las. Artikel ini membahas pengertian pengelasan 1F, bentuk posisinya, perbedaannya dengan 1G, teknik dasar yang perlu diperhatikan, kesalahan yang sering terjadi, hingga tips memilih elektroda yang sesuai untuk latihan maupun aplikasi kerja. Apa Itu Pengelasan 1F? Pengelasan 1F adalah posisi pengelasan fillet pada keadaan datar. Angka 1 menunjukkan posisi datar, sedangkan huruf F menunjukkan jenis sambungan fillet weld atau las sudut. Jadi, saat orang membahas pengelasan 1F, yang dimaksud bukan sekadar mengelas di posisi bawah, tetapi lebih spesifik pada pengelasan sambungan sudut dengan orientasi datar. Posisi ini banyak dipakai dalam pelatihan dasar SMAW karena relatif mudah diamati dan dikendalikan. Welder bisa lebih fokus pada pembentukan bead, panjang busur, sudut elektroda, serta kestabilan tangan tanpa terlalu terbebani oleh gravitasi seperti pada posisi vertikal atau di atas kepala. Posisi Pengelasan 1F Seperti Apa? Pada posisi pengelasan 1F, benda kerja biasanya membentuk sambungan sudut. Salah satu pelat berada dalam posisi mendatar, sedangkan pelat lain membentuk sudut terhadapnya. Jalur las kemudian diisi pada area pertemuan kedua material tersebut. Karena posisi sambungan berada dalam keadaan datar, kolam las cenderung lebih mudah dijaga tetap stabil. Ini membuat pengelasan 1F sering dianggap sebagai posisi paling ramah untuk pemula. Meski demikian, hasil yang baik tetap tidak datang otomatis. Jika sudut elektroda salah, ampere terlalu tinggi, atau gerakan tangan tidak stabil, hasil las tetap bisa cacat, misalnya undercut, kurang menyatu, atau bead terlalu menumpuk. Perbedaan Pengelasan 1F dan 1G Salah satu kebingungan yang cukup sering muncul adalah menyamakan pengelasan 1F dengan 1G. Keduanya memang sama sama berada pada posisi datar, tetapi jenis sambungannya berbeda. Pengelasan 1F adalah pengelasan fillet atau las sudut. Pengelasan 1G adalah pengelasan groove atau kampuh. Pada 1F, fokusnya ada pada pengisian sudut pertemuan dua material. Pada 1G, fokusnya ada pada penyatuan dua tepi material yang telah disiapkan dengan bentuk kampuh tertentu. Perbedaan ini penting karena teknik, kontrol penetrasi, dan cara membaca bentuk hasil las tidak sepenuhnya sama. Jadi, saat Anda mencari referensi tentang posisi pengelasan 1F, pastikan pembahasannya memang tentang fillet weld, bukan groove weld. Kapan Pengelasan 1F Digunakan? Pengelasan 1F banyak digunakan dalam latihan dasar welder, praktik sekolah kejuruan, pelatihan sertifikasi, hingga pekerjaan fabrikasi ringan. Posisi ini juga sering muncul pada pekerjaan sambungan sudut untuk rangka, dudukan, penyangga, serta berbagai kebutuhan konstruksi baja ringan sampai menengah. Untuk dunia pembelajaran, posisi 1F sangat penting karena membantu peserta memahami dasar dasar pengelasan sebelum naik ke posisi yang lebih menantang. Untuk dunia kerja, pengelasan 1F tetap berguna karena tidak semua pekerjaan berada pada posisi sulit. Banyak sambungan yang masih dapat dikerjakan dalam posisi yang menguntungkan, termasuk 1F. Teknik Dasar Pengelasan 1F untuk Pemula Teknik dasar pengelasan 1F dimulai dari persiapan. Permukaan material harus bersih dari karat, minyak, cat, dan kotoran lain yang dapat mengganggu kestabilan busur maupun kualitas peleburan. Setelah itu, lakukan tack weld secukupnya agar sambungan tidak bergeser selama proses pengelasan. Saat mulai mengelas, fokus utama ada pada tiga hal, yaitu sudut elektroda, panjang busur, dan kecepatan gerak. Sudut elektroda yang terlalu condong ke salah satu sisi bisa membuat hasil las tidak seimbang. Panjang busur yang terlalu jauh akan membuat percikan lebih banyak dan bead sulit rapi. Sebaliknya, jika terlalu pendek, elektroda bisa mudah menempel. Kecepatan gerak yang terlalu cepat dapat menyebabkan pengisian kurang, sementara gerakan terlalu lambat bisa membuat manik las terlalu tinggi dan panas berlebih. Pada tahap awal, pengelasan 1F lebih aman dilatih dengan gerakan sederhana dan stabil. Tidak semua sambungan membutuhkan ayunan lebar. Untuk banyak latihan dasar, stringer bead yang rapi justru lebih baik karena membantu pemula belajar mengendalikan jalur dan bentuk las dengan lebih konsisten. Setting Ampere Pengelasan 1F Dalam praktik SMAW, setting ampere untuk pengelasan 1F tidak ditentukan oleh posisinya saja. Arus las juga dipengaruhi oleh diameter elektroda, jenis elektroda las, ketebalan material, dan karakter sambungan. Karena itu, tidak ada satu angka tunggal yang selalu benar untuk semua kondisi. Di panduan ampere LB-52U menunjukkan bahwa arus kerja dapat berbeda menurut diameter dan posisi pengelasan. Untuk diameter 2,6 mm, kisaran posisi datar umumnya lebih tinggi dibanding vertikal atau overhead. Ini memperlihatkan prinsip dasar yang penting, yaitu posisi datar seperti 1F biasanya memberi ruang lebih besar untuk arus yang stabil, selama tetap sesuai rekomendasi elektroda dan kondisi material. Jika ampere terlalu rendah, busur terasa lemah, elektroda cenderung lengket, dan penyatuan logam bisa kurang baik. Jika ampere terlalu tinggi, kolam las menjadi terlalu cair, percikan bertambah, dan hasil las bisa melebar tidak terkontrol. Karena itu, untuk pengelasan 1F, pendekatan terbaik adalah memulai dari kisaran aman sesuai diameter elektroda, lalu menyesuaikan sedikit demi sedikit sampai busur terasa stabil dan bead terlihat seimbang. Elektroda yang Cocok untuk Pengelasan 1F Pemilihan elektroda untuk pengelasan 1F sebaiknya disesuaikan dengan jenis material, kebutuhan kekuatan sambungan, dan tujuan pekerjaan. Untuk latihan dasar, elektroda las yang stabil dan mudah dikendalikan akan membantu pemula mendapatkan hasil las yang lebih rapi dan konsisten. Pilih elektroda pengelasan 1F sesuai material yang akan dilas. Untuk baja karbon ringan, gunakan elektroda dengan busur lembut dan stabil agar lebih mudah dikendalikan. RB-26 cocok untuk latihan dasar karena dikenal memiliki busur halus, stabil, dan minim percikan. Jika membutuhkan kekuatan sambungan yang lebih tinggi, elektroda low hydrogen bisa menjadi pilihan. LB-52 dapat dipertimbangkan untuk pengelasan baja karbon dan baja tarik menengah. LB-52-18 cocok untuk aplikasi yang membutuhkan hasil las halus, penetrasi baik, dan slag yang
Kenapa Elektroda Low Hydrogen Sering Lengket? Ini Penyebabnya
Kenapa elektroda low hydrogen sering lengket sering menjadi pertanyaan yang muncul saat proses pengelasan tidak berjalan mulus, terutama ketika elektroda menempel di benda kerja saat awal penyalaan. Kondisi ini cukup umum terjadi karena elektroda low hydrogen memang digunakan untuk pekerjaan yang menuntut kualitas sambungan las tinggi, terutama pada baja karbon, baja tarik menengah, hingga aplikasi struktur. Elektroda low hydrogen dikenal sebagai salah satu jenis kawat las elektroda yang banyak dipakai untuk pekerjaan yang menuntut kualitas sambungan las tinggi, terutama pada baja karbon, baja tarik menengah, hingga aplikasi struktur. Dibanding beberapa elektroda lain, jenis ini memang punya keunggulan dari sisi kekuatan hasil las, kestabilan mekanis, dan kontrol kandungan hidrogen yang lebih baik. Produk seperti elektroda las LB-52 misalnya, termasuk elektroda low hydrogen kelas AWS A5.1 E7016 yang digunakan untuk baja karbon dan baja tarik menengah, serta dapat dipakai pada arus AC maupun DC+. Namun di lapangan, banyak welder masih mengeluhkan hal yang sama, yaitu elektroda low hydrogen terasa lebih mudah lengket, terutama saat awal penyalaan busur. Masalah ini sebenarnya cukup umum dan bukan berarti produknya buruk. Dalam banyak kasus, penyebabnya justru berasal dari kombinasi setting ampere, teknik strike, kondisi elektroda, polaritas, sampai kebersihan permukaan benda kerja. Hal yang sama juga relevan saat menggunakan elektroda LB-52-18, yaitu elektroda low hydrogen tipe E7018 untuk baja karbon dan baja tarik tinggi dengan karakter hasil las yang halus dan stabil. Alasan Kenapa Elektroda Low Hydrogen Sering Lengket 1. Ampere Terlalu Rendah Salah satu penyebab paling umum kenapa elektroda low hydrogen sering lengket adalah karena ampere yang digunakan terlalu rendah. Saat arus tidak cukup, ujung elektroda akan kesulitan membentuk busur listrik yang stabil sejak awal. Akibatnya, elektroda tidak langsung menghasilkan panas yang cukup pada titik las, tetapi justru menempel pada permukaan benda kerja. Kondisi ini sering terjadi saat operator belum menyesuaikan ampere dengan diameter elektroda atau mencoba memakai setelan arus terlalu rendah agar terasa lebih aman. Pada elektroda low hydrogen seperti LB-52 E7016, kebutuhan arus umumnya memang harus lebih diperhatikan dibanding elektroda rutile. Jika arus terlalu kecil, bukan hanya elektroda lebih mudah sticking, tetapi start awal juga terasa berat, busur kurang stabil, dan hasil las dapat terlihat kurang menyatu. Karena itu, penyesuaian ampere menjadi langkah awal yang sangat penting sebelum menyimpulkan bahwa elektroda sulit digunakan. 2. Teknik Menyalakan Busur Kurang Tepat Teknik menyalakan busur atau strike juga sangat menentukan apakah elektroda low hydrogen akan nyaman dipakai atau justru sering lengket. Banyak operator yang sudah terbiasa memakai elektroda rutile merasa low hydrogen lebih susah dinyalakan, padahal persoalannya sering terletak pada cara start yang kurang tepat. Saat elektroda terlalu ditekan, digesek terlalu lambat, atau dibiarkan terlalu lama menempel di satu titik, busur tidak sempat terbentuk dengan baik dan ujung elektroda langsung menempel pada material. Karena itu, elektroda low hydrogen menuntut gerakan awal yang lebih yakin, ringan, dan cepat. Setelah menyentuh benda kerja, elektroda perlu segera diangkat ke jarak busur yang sesuai agar panas bisa terbentuk dengan stabil. Jika teknik strike belum konsisten, sticking akan lebih sering terjadi, terutama pada awal pengelasan. Dalam praktiknya, teknik start yang baik tidak hanya membantu mencegah elektroda lengket, tetapi juga membuat proses pengelasan terasa lebih ringan dan lebih terkontrol. 3. Panjang Busur Terlalu Pendek Saat Start Panjang busur yang terlalu pendek saat start juga menjadi penyebab yang sangat sering terjadi. Ketika ujung elektroda terlalu menekan permukaan material tanpa memberi ruang cukup untuk terbentuknya busur, panas tidak berkembang dengan stabil. Yang terjadi justru kontak langsung berkepanjangan antara elektroda dan benda kerja, sehingga elektroda menempel sebelum pengelasan berjalan normal. Pada pengelasan low hydrogen, kontrol arc length memang harus dijaga dengan lebih rapi. Busur yang terlalu pendek dapat memicu sticking, sedangkan busur yang terlalu panjang dapat membuat hasil las tidak stabil. Karena itu, welder perlu menjaga jarak busur tetap pendek namun tetap terkontrol. Kebiasaan ini sangat penting karena berpengaruh langsung pada stabilitas busur, bentuk manik las, dan kenyamanan selama proses pengelasan berlangsung. 4. Elektroda Sudah Lembap Kondisi elektroda yang sudah lembap juga sangat berpengaruh terhadap performa low hydrogen saat digunakan. Jenis elektroda ini dirancang untuk menjaga kadar hidrogen tetap rendah, sehingga penyimpanan menjadi faktor yang sangat penting. Jika flux menyerap kelembapan dari udara karena kemasan terbuka terlalu lama atau penyimpanannya kurang baik, performa penyalaan dapat menurun. Busur menjadi lebih susah stabil, start terasa berat, dan elektroda lebih mudah menempel di awal pengelasan. Selain menyebabkan elektroda lebih mudah lengket, kelembapan juga dapat memengaruhi kualitas hasil las secara keseluruhan. Deposit las bisa menjadi kurang bersih, risiko cacat seperti porositas dapat meningkat, dan sifat mekanis sambungan juga bisa terganggu. Itulah sebabnya elektroda low hydrogen sebaiknya disimpan di tempat kering, tertutup, atau mengikuti prosedur penyimpanan yang sesuai. Untuk lini produk Intan Pertiwi, LB-52U bahkan mencantumkan catatan pengeringan ulang sebelum penggunaan, yang menunjukkan pentingnya kontrol kelembapan pada elektroda low hydrogen. 5. Polaritas atau Setting Mesin Kurang Sesuai Penyebab berikutnya adalah polaritas atau setting mesin las yang kurang sesuai dengan karakter elektroda low hydrogen. Tidak semua masalah sticking berasal dari teknik tangan operator. Dalam banyak kasus, mesin las yang tidak diatur dengan tepat juga membuat elektroda terasa berat saat start. Jika polaritas tidak sesuai dengan rekomendasi elektroda, atau karakter output mesin kurang mendukung penyalaan awal, busur akan lebih sulit terbentuk dan elektroda menjadi lebih mudah lengket. Selain polaritas, setelan lain seperti ampere, kestabilan output arus, hingga karakter mesin juga dapat memengaruhi kenyamanan mengelas. Karena itu, operator tidak cukup hanya fokus pada teknik, tetapi juga perlu memastikan setting mesin sudah selaras dengan jenis elektroda, diameter, posisi pengelasan, dan material yang dikerjakan. Pada halaman produknya, LB-52 dijelaskan dapat digunakan dengan AC maupun DC+, sehingga informasi seperti ini penting untuk membantu operator menyesuaikan mesin dengan produk yang dipakai. 6. Permukaan Benda Kerja Kotor Permukaan benda kerja yang kotor sering menjadi penyebab yang diremehkan, padahal sangat memengaruhi kestabilan busur saat awal pengelasan. Karat, cat, minyak, kerak, debu, atau sisa kontaminasi lain dapat mengganggu kontak awal antara elektroda dan material. Akibatnya, busur tidak langsung terbentuk secara bersih dan stabil, sehingga elektroda lebih mudah menempel saat disentuhkan ke area las. Kondisi ini makin terasa pada elektroda low hydrogen yang memang lebih sensitif terhadap kebersihan permukaan. Membersihkan area
Jenis Jenis Las Listrik dan Rekomendasi Elektroda
Bingung pilih metode las? Pelajari jenis jenis las listrik dan cara memilih kawat las elektroda sesuai material, posisi, dan ketebalan kerja. Di dunia fabrikasi, “las listrik” sering disebut seolah hanya satu metode. Padahal kenyataannya ada banyak proses berbeda yang sama-sama memakai energi listrik sebagai sumber panas. Perbedaannya bukan sekadar nama, tetapi berpengaruh langsung ke hasil sambungan, biaya produksi, kecepatan kerja, sampai risiko cacat las. Sebagai gambaran teknis yang sering jadi pembuka diskusi di workshop: temperatur inti busur listrik bisa berada di kisaran 6.000°C, sementara baja umumnya mulai meleleh pada rentang sekitar 1.370–1.540°C. Itulah alasan mengapa proses las berbasis listrik sangat efektif untuk menyambung logam, tetapi juga “sensitif”: beda metode, beda karakter busur, beda perlindungan logam cair, dan beda kebutuhan kawat las atau consumable. Artikel ini membahas jenis jenis las listrik secara praktis untuk kebutuhan lapangan dan industri: definisi singkat tiap proses, kapan dipakai, apa plus-minusnya, dan bagaimana cara memilih kawat las sesuai pekerjaan agar hasilnya kuat, rapi, dan minim rework. Jenis Jenis Las Listrik Saat orang mencari jenis jenis las listrik, biasanya yang dicari bukan teori panjang, tetapi peta yang jelas: proses apa saja yang termasuk las listrik dan apa bedanya. Secara umum, kelompok besarnya dapat dibagi menjadi: las busur listrik (arc welding), las tahanan listrik (resistance welding), las plasma, dan las stud. 1. Las Busur Listrik (Arc Welding) Las busur listrik adalah kelompok proses yang memanfaatkan busur listrik (arc) antara elektroda dan benda kerja untuk mencairkan logam dasar dan (jika digunakan) logam pengisi. Ini yang paling umum dijumpai di bengkel, proyek konstruksi, hingga pabrik. SMAW / Las Elektroda (Stick Welding) SMAW (Shielded Metal Arc Welding) adalah proses las dengan elektroda terbungkus flux. Bungkus flux akan menghasilkan gas pelindung dan slag saat meleleh, sehingga kolam las terlindungi dari udara. Kapan SMAW paling masuk akal: Pekerjaan lapangan, perbaikan, maintenance, dan proyek konstruksi. Area kerja yang tidak ideal untuk gas shielding (angin, outdoor). Material umum seperti baja karbon, baja paduan tertentu, dan beberapa elektroda khusus untuk besi tuang atau hardfacing. Kelebihan SMAW: Mesin relatif sederhana, mobilitas tinggi. Fleksibel untuk banyak posisi dan kondisi lapangan. Variasi elektroda sangat luas (untuk mild steel, low hydrogen, stainless, cast iron, hardfacing). Keterbatasan SMAW: Ada slag yang harus dibersihkan, waktu kerja lebih panjang. Produktivitas per jam biasanya di bawah MIG/FCAW. Kualitas sangat tergantung skill operator, pemilihan elektroda, dan kontrol panas. Catatan praktis: SMAW sering dipilih karena “paling bisa diandalkan” di lapangan, tapi supaya efisien, pemilihan diameter elektroda dan setting arus harus tepat agar tidak sering lengket atau spatter berlebihan. GMAW / MIG-MAG GMAW (Gas Metal Arc Welding) menggunakan kawat las gulungan yang keluar otomatis melalui torch. Perlindungan kolam las berasal dari gas pelindung. Di lapangan, orang sering menyebutnya MIG, padahal istilah yang lebih tepat adalah: MIG: memakai gas inert (misalnya argon) untuk material tertentu. MAG: memakai gas aktif (misalnya CO₂ atau campuran) yang umum untuk baja karbon. Kapan MIG-MAG paling cocok: Produksi fabrikasi yang mengejar kecepatan dan konsistensi. Pekerjaan rangka, bracket, frame, dan komponen repetitif. Ketika ingin hasil rapi dengan pembersihan minimal (tanpa slag seperti SMAW). Kelebihan MIG-MAG: Kecepatan deposisi tinggi, cocok produksi. Mudah distandarkan (setting wire speed, voltage, gas flow). Hasil rapi dan relatif mudah untuk operator yang sudah dilatih. Keterbatasan MIG-MAG: Lebih sensitif angin (gas shielding bisa terganggu). Butuh pengaturan yang tepat agar tidak porositas, spatter, atau lack of fusion. Perlu suplai gas dan perawatan liner/drive roll. Di industri, MIG-MAG sering jadi tulang punggung karena stabil untuk produksi, terutama bila SOP dan parameter dijaga konsisten. GTAW / TIG (Las Argon) GTAW (Gas Tungsten Arc Welding) atau TIG menggunakan elektroda tungsten (tidak habis) dan gas pelindung (umumnya argon). Logam pengisi bisa ditambahkan terpisah jika dibutuhkan. Kapan TIG dipilih: Sambungan yang menuntut kebersihan dan kontrol tinggi. Stainless steel, aluminium, atau material yang sensitif terhadap kontaminasi. Root pass tertentu yang butuh penetrasi dan kontrol kolam las. Kelebihan TIG: Hasil sangat rapi dan presisi. Kontrol panas baik, cocok untuk material tipis dan pekerjaan detail. Spatter minimal. Keterbatasan TIG: Lebih lambat dibanding MIG/FCAW. Butuh skill dan disiplin kebersihan yang tinggi. Biaya kerja bisa lebih mahal bila targetnya produksi cepat. TIG bukan berarti “lebih kuat dari semua proses”, tetapi unggul saat kebutuhan utama adalah kualitas visual, kontrol, dan kebersihan sambungan. FCAW (Flux-Cored Arc Welding) FCAW (Flux-Cored Arc Welding) memakai kawat inti flux. Ada dua varian utama: FCAW-G: memakai gas pelindung tambahan. FCAW-S: self-shielded (tanpa gas), perlindungan berasal dari flux. Kapan FCAW banyak dipakai: Struktur baja, shipyard, heavy fabrication, dan pekerjaan tebal. Kebutuhan deposisi tinggi dan produktivitas. Kondisi lapangan tertentu (FCAW-S bisa membantu saat gas sulit). Kelebihan FCAW: Deposisi tinggi, produktivitas bagus. Penetrasi dan performa pada material tebal umumnya baik. Lebih “tahan kondisi” dibanding MIG pada beberapa situasi. Keterbatasan FCAW: Ada slag (mirip SMAW) pada banyak jenis kawat flux-cored. Asap las dan spatter bisa lebih tinggi tergantung tipe kawat dan setting. Perlu disiplin parameter agar hasil konsisten. Jika targetnya output tinggi namun tetap ingin stabil, FCAW sering jadi pilihan logis di industri berat. SAW (Submerged Arc Welding) SAW (Submerged Arc Welding) adalah las busur yang “tenggelam” di bawah serbuk flux. Busur tidak terlihat langsung karena tertutup flux, menghasilkan deposisi yang sangat tinggi dan kualitas yang konsisten untuk aplikasi tertentu. Kapan SAW dipakai: Produksi industri skala besar: pipa, bejana tekan, girder, H-beam. Sambungan panjang (long seam) dan pekerjaan repetitif. Saat targetnya produktivitas tinggi dan konsistensi. Kelebihan SAW: Deposisi sangat tinggi, cocok untuk jalur las panjang. Perlindungan flux sangat baik, hasil stabil. Efisiensi tinggi untuk produksi. Keterbatasan SAW: Umumnya terbatas pada posisi tertentu (sering datar atau pada sistem rotator). Setup peralatan lebih besar dan kurang fleksibel untuk lapangan. Tidak praktis untuk pekerjaan kecil atau banyak posisi. SAW adalah “senjata produksi” di lingkungan pabrik, bukan untuk pekerjaan serba bisa seperti SMAW. 2. Las Tahanan Listrik (Resistance Welding) Resistance welding memanfaatkan panas dari tahanan listrik pada titik kontak, ditambah tekanan dari elektroda. Berbeda dari arc welding, proses ini tidak mengandalkan busur yang terbuka. Banyak dipakai di industri manufaktur, terutama untuk pelat tipis dan produksi massal. Spot Welding Spot welding menyambung material dengan “titik” las menggunakan dua elektroda yang menekan lembaran logam, lalu arus besar dialirkan
Cara Mengelas Besi Cor Agar Tidak Retak dengan Benar
Cara mengelas besi cor sering terasa jauh lebih sulit dibanding mengelas baja biasa. Saat ketemu besi cor (cast iron), hasilnya kerap mengecewakan: manik las terlihat menempel, namun keesokan harinya muncul retak halus di sekitar jalur las. Ini wajar, karena besi cor berbeda dari baja. Karbonnya tinggi, strukturnya cenderung getas, dan sangat sensitif terhadap perubahan suhu yang mendadak. Artikel ini membahas cara mengelas besi cor yang benar dari sudut pandang lapangan: langkah persiapan, pemilihan filler, pengendalian panas, teknik pengelasan, sampai cara pendinginan agar sambungan tidak retak. Anda juga akan menemukan panduan khusus cara mengelas besi tuang dengan las listrik (SMAW) karena metode ini paling umum digunakan di bengkel. Jika Anda sedang memperbaiki housing pompa, dudukan mesin, casing gearbox, blok, flange, atau komponen besi coran lainnya, panduan ini bisa dijadikan SOP singkat yang mudah diterapkan. Kenapa Besi Cor Mudah Retak Saat di Las? Untuk memahami cara mengelas besi coran, Anda perlu tahu penyebab retaknya: Karbon tinggi dan struktur getasBesi cor umumnya punya kandungan karbon lebih tinggi daripada baja. Saat dilas, area dekat las (HAZ) bisa berubah menjadi lebih keras dan rapuh. Kejutan termal (panas tinggi lalu dingin cepat)Retak sering terjadi bukan saat pengelasan, tetapi saat pendinginan, terutama jika komponen dibiarkan mendingin cepat terkena angin atau air. Tegangan sisa (residual stress)Besi cor tidak “memaafkan” tegangan. Jika manik las terlalu panjang, panas menumpuk, atau tidak ada teknik pelepas tegangan, retak lebih mudah muncul. Karena itu, cara mengelas besi cor yang benar bukan sekadar “nempelkan logam”, tetapi mengelola panas dan tegangan. Kapan Harus Dilas, Kapan Sebaiknya Brazing atau Repair Lain Tidak semua kasus harus dilas penuh. Las (welding) dipilih bila komponen harus kembali kuat secara struktural dan bentuknya memungkinkan kontrol panas. Brazing (mis. perunggu/bronze) sering dipilih untuk komponen tipis, area rumit, atau risiko retak sangat tinggi. Stitching/mechanical repair kadang lebih aman untuk komponen mahal yang tidak boleh distorsi. Namun jika Anda memang perlu mengelas, lanjutkan ke 8 langkah berikut. Cara Mengelas Besi Cor dengan Benar dan Aman 1. Evaluasi material dan tentukan strategi: cold weld atau hot weld Ada dua pendekatan utama dalam cara mengelas besi cor: Cold welding (tanpa pemanasan tinggi)Cocok untuk komponen kecil atau area yang tidak memungkinkan pemanasan merata. Kuncinya bead pendek dan pendinginan bertahap. Hot welding (dengan preheat)Cocok untuk komponen lebih tebal, perbaikan struktural, atau retak panjang. Kuncinya preheat merata dan pendinginan lambat. Jika Anda ragu, strategi paling aman biasanya: kontrol panas konservatif, bead pendek, dan pendinginan lambat. 2. Siapkan area kerja dan APD, lalu bersihkan permukaan sampai benar-benar bersih Kesalahan paling sering saat cara mengelas besi tuang adalah hanya membersihkan “permukaan”. Padahal besi cor sering menyerap oli di pori-porinya. Lakukan ini: Gunakan APD lengkap: helm las, sarung tangan tahan panas, jaket las, sepatu safety. Pastikan area bebas bahan mudah terbakar dan ventilasi baik. Bersihkan cat, karat, kerak, dan terutama oli/grease (degreaser + gerinda). Jika komponen bekas mesin, lakukan pemanasan ringan terlebih dulu agar residu minyak keluar, lalu bersihkan ulang. Permukaan yang masih mengandung oli akan memicu porositas dan retak mikro. 3. Hentikan retak agar tidak merambat: stop-drill dan buat kampuh yang tepat Kalau Anda mengelas besi coran yang retak, jangan langsung “tutup retaknya”. Langkah yang lebih aman: Stop-drill ujung retak: bor kecil di ujung retak untuk menghentikan rambatan retak saat dipanaskan. Buat kampuh V atau U: gerinda retak menjadi kampuh agar penetrasi terkendali dan logam las bisa mengisi dengan stabil. Sisakan root kecil yang cukup (jangan terlalu tipis) agar tidak mudah “jebol” ketika panas. Ini adalah bagian penting dalam cara mengelas besi cor yang benar, karena retak biasanya bermula dari ujung retakan yang masih aktif. 4. Pilih elektroda atau filler yang sesuai untuk besi cor Inilah faktor pembeda terbesar antara cara mengelas besi cor vs baja. Umumnya pilihan filler untuk besi cor: Elektroda berbasis nickel (Ni) untuk cast ironCenderung paling aman untuk menekan retak dan memudahkan pengerjaan. Nickel-iron (Ni-Fe)Sering dipakai untuk kebutuhan yang menuntut kekuatan lebih dan toleransi pemesinan lebih baik dibanding nickel murni di beberapa kasus. Elektroda mild steel (sebagai alternatif darurat)Bisa dipakai bila tidak ada nickel, tetapi risikonya lebih tinggi dan butuh teknik tambahan (mis. buttering layer) agar tidak retak. Prinsipnya: semakin tepat filler, semakin mudah sambungan stabil dan minim retak. 5. Atur parameter las listrik dengan benar (SMAW) Untuk cara mengelas besi cor dengan las listrik, aturan praktisnya: Gunakan arus serendah mungkin tetapi busur tetap stabil. Hindari heat input berlebihan. Besi cor tidak cocok “dipaksa panas”. Jika mesin Anda punya opsi polaritas, ikuti rekomendasi elektroda yang dipakai. Kenapa arus rendah penting? Karena heat input tinggi membuat HAZ semakin luas dan peluang retak meningkat. Jika Anda sering mengalami elektroda lengket, solusi pertama bukan langsung menaikkan arus besar, melainkan pastikan: permukaan benar-benar bersih, panjang busur tidak terlalu pendek, teknik ayunan tidak melebar. Untuk cara mengelas besi cor dengan las listrik (SMAW), gunakan elektroda yang memang dirancang untuk cast iron, misalnya Kawat Las CI-A1 atau Kawat Las CI-A2, lalu jaga arus tetap rendah dan stabil. 6. Lakukan preheat dan kontrol suhu interpass Preheat membantu menurunkan kejutan termal dan mengurangi retak. Pedoman lapangan yang umum dipakai: Preheat lebih rendah untuk perbaikan ringan, Preheat lebih tinggi untuk komponen tebal atau perbaikan struktural. Yang terpenting bukan angka pastinya, tetapi: pemanasan harus merata di sekitar area las, suhu antar lintasan (interpass) dijaga agar tidak turun mendadak, jangan biarkan satu sisi panas sementara sisi lain dingin karena itu menciptakan tegangan. Jika Anda tidak punya alat ukur suhu, minimal jaga logika praktis: jangan melanjutkan pengelasan ketika benda sudah “terlalu dingin” atau ketika Anda mendapati perubahan suara busur yang menandakan kondisi termal berubah drastis. 7. Gunakan teknik bead pendek, skip welding, dan peening untuk melepas tegangan Ini bagian inti dari cara mengelas besi cor yang benar dan sering diabaikan. Teknik yang disarankan: Bead pendek (stringer bead)Las pendek-pendek, jangan tarik manik panjang dalam satu tarikan. Skip welding / lompat titikPindah-pindah lokasi agar panas tidak menumpuk di satu area. Peening ringan setelah setiap beadKetok ringan manik las saat masih hangat untuk membantu mengurangi tegangan sisa. Lakukan dengan terkontrol, jangan menghantam berlebihan. Hindari: weave terlalu lebar, menahan panas terlalu lama di satu titik, mengejar “cepat selesai” dengan manik panjang.
Apa Fungsi Utama dari Flux pada Elektroda SMAW untuk Las?
Kalau kamu pernah bertanya apa fungsi utama dari flux pada elektroda SMAW, jawabannya bukan satu hal saja. Flux bekerja seperti sistem pelindung sekaligus pengatur proses las, mulai dari melindungi kolam las dari udara sampai membantu membentuk bead yang stabil dan rapi. Flux juga yang membuat elektroda SMAW bisa dipakai di berbagai kondisi kerja. Termasuk di lapangan, di tempat berangin, atau di posisi sulit. Tanpa flux yang bekerja benar, busur mudah tidak stabil, las keropos, dan slag bisa terjebak di dalam sambungan. Pendahuluan Flux pada elektroda SMAW sering dianggap cuma lapisan pembungkus. Padahal, kalau kamu paham apa fungsi utama dari flux pada elektroda SMAW, kamu akan lebih mudah memilih elektroda yang tepat, menyetel parameter dengan benar, dan membaca penyebab cacat las seperti porositas, slag inclusion, spatter berlebih, atau bead yang tidak rapi. Di lapangan, banyak masalah hasil las bukan karena mesin, tapi karena fungsi flux tidak bekerja optimal. Bisa karena elektroda lembap, teknik salah, atau arus tidak sesuai. Artikel ini membahas fungsi flux secara praktis, lengkap dengan efeknya ke hasil las dan contoh penerapannya. Apa Fungsi utama dari flux pada Elektroda SMAW? Flux adalah lapisan yang menyelimuti inti kawat elektroda. Saat elektroda menyala, flux ikut terbakar dan bereaksi membentuk perlindungan serta kondisi kimia tertentu di sekitar kolam las. Hasil akhirnya adalah pengelasan yang lebih stabil, lebih bersih, dan lebih kuat sesuai desain elektroda. Di bawah ini fungsi flux yang paling penting dan paling terasa efeknya di hasil las. 1. Gas pelindung kolam las Saat flux terbakar, ia menghasilkan gas pelindung yang menyelimuti kolam las. Tujuannya adalah mencegah oksigen dan nitrogen dari udara masuk ke logam cair. Kalau perlindungan gas ini lemah, gejala yang sering muncul adalah porositas atau las keropos. Di lapangan, penyebab gas pelindung gagal biasanya karena: arc terlalu panjang sehingga selimut gas tidak rapat elektroda lembap yang membuat pembakaran flux tidak stabil hembusan angin kuat yang mengganggu area busur arus terlalu rendah yang bikin busur sering putus Contoh aplikatif. Pada pengelasan di area terbuka, menjaga jarak arc yang konsisten sering lebih menentukan daripada menambah ampere besar besaran. 2. Membentuk slag pelindung Flux juga membentuk slag yaitu lapisan terak yang menutup permukaan bead saat pendinginan. Slag bekerja seperti perisai yang melindungi logam las panas dari kontak langsung dengan udara saat fase kritis. Selain melindungi, slag membantu membentuk bead yang lebih halus, terutama pada elektroda tertentu yang memang dirancang untuk tampilan rapi. Catatan praktis yang sering dilupakan. Slag harus dibersihkan di setiap layer. Kalau tidak, slag bisa terjebak dan menjadi slag inclusion yang menurunkan kekuatan sambungan, terutama pada fillet dan joint multi pass. 3. Menstabilkan busur (arc stabilizer) Flux mengandung bahan yang membantu menjaga busur tetap stabil. Dampaknya langsung terasa pada kemudahan nyala, suara busur lebih halus, dan percikan lebih terkendali. Kalau busur terasa liar, sering mati nyala, atau spatter berlebihan, penyebabnya bisa kombinasi dari: polaritas tidak sesuai tipe elektroda arus tidak sesuai diameter permukaan benda kerja kotor atau grounding jelek elektroda lembap yang mengganggu karakter busur Insight yang berguna untuk pemula. Busur stabil itu bukan berarti arus harus tinggi. Justru banyak elektroda butuh arus yang pas dan teknik yang konsisten. Baca juga : Cara las listrik yang benar atau teknik las SMAW 4. Deoksidasi dan pemurnian logam las Saat logam cair kontak dengan udara, oksidasi bisa terjadi. Flux membantu melalui proses deoksidasi yaitu mengikat oksida dan kontaminan tertentu agar ikut terbawa ke slag, bukan tertinggal di logam las. Fungsi ini penting saat material tidak benar benar bersih. Misalnya ada sisa mill scale, minyak tipis, atau karat ringan. Walau begitu, jangan jadikan flux sebagai alasan untuk mengelas di atas kotoran. Persiapan permukaan tetap menentukan kualitas. Tanda fungsi ini tidak berjalan baik sering terlihat dari: bead kusam dan pori kecil halus permukaan las seperti berpasir kekuatan tarik tidak konsisten pada pengujian 5. Menambah unsur paduan (alloying) Pada elektroda tertentu, flux dirancang untuk menambah unsur paduan ke deposit las. Tujuannya bisa untuk meningkatkan kekuatan, ketangguhan, atau karakter tertentu sesuai kebutuhan aplikasi. Ini salah satu alasan kenapa dua elektroda yang sama sama terlihat mirip bisa menghasilkan sifat mekanik berbeda. Bukan hanya inti kawatnya, tetapi desain flux dan reaksinya saat pengelasan. Contoh konteks. Elektroda untuk aplikasi tertentu bisa dirancang agar deposit lebih tangguh pada temperatur rendah, atau lebih tahan retak, tergantung komposisi dan tujuan penggunaannya. 6. Mengatur penetrasi dan bentuk bead Flux ikut memengaruhi penetrasi dan profil bead. Ada elektroda yang menghasilkan penetrasi lebih dalam, ada yang lebih cocok untuk fill dan capping karena bead lebih lebar dan rapi. Dampaknya sangat terasa pada: sambungan fillet root pass pengelasan posisi vertikal atau overhead material tipis yang rawan tembus Acuan cepat yang praktis. Kalau pekerjaanmu butuh kontrol penetrasi pada material tipis, bukan cuma ampere yang diatur. Teknik gerak, travel speed, sudut elektroda, dan pemilihan tipe elektroda ikut menentukan. Baca juga : Cara Memilih Ukuran Kawat Las 7. Menekan hidrogen difusibel (tipe low hydrogen) Pada elektroda tipe low hydrogen, flux dirancang untuk menekan hidrogen difusibel agar risiko retak akibat hidrogen bisa turun. Ini penting pada material yang lebih tebal, sambungan kritis, atau baja kekuatan lebih tinggi. Baca juga : Elektroda E7018 low hydrogen Namun, fungsi ini hanya efektif kalau penanganan elektroda benar. Hal yang paling sering membuat fungsi low hydrogen gagal adalah elektroda menyerap kelembapan karena penyimpanan tidak tepat. Praktik yang relevan di bengkel dan proyek: jaga elektroda tetap kering sesuai prosedur hindari elektroda terpapar udara lembap terlalu lama gunakan wadah tertutup atau pemanas elektroda bila dibutuhkan Kalau ada gejala retak halus setelah pendinginan, terutama pada sambungan tebal, salah satu hal pertama yang wajib dicek adalah potensi kelembapan pada elektroda. Kesimpulan Flux bukan sekadar pembungkus. Apa fungsi utama dari flux pada elektroda SMAW mencakup perlindungan kolam las, pembentukan slag, stabilisasi busur, deoksidasi, penambahan unsur paduan, pengaturan penetrasi dan bead, hingga penekanan hidrogen untuk elektroda low hydrogen. Saat kamu paham fungsi ini, kamu bisa memilih elektroda lebih tepat, mengatur parameter lebih cepat, dan mengurangi cacat las yang sering muncul di lapangan. Kalau kamu butuh kawat las SMAW untuk bengkel, proyek, atau kebutuhan industri, pastikan pilih elektroda yang sesuai material dan posisi kerja agar hasil las stabil dan minim
Cara Mengelas Besi Tipis Agar Tidak Bolong atau Tembus
Pelajari cara mengelas besi tipis agar tidak tembus dan tidak melintir. Panduan persiapan, jenis kawat las, teknik tack dan stitch, kontrol panas, backing, setting dasar SMAW MIG TIG, serta troubleshooting untuk pekerjaan bengkel dan proyek. Mengelas besi tipis adalah pekerjaan yang terlihat sederhana, tetapi sering menjadi sumber rework di bengkel. Sedikit saja panas berlebih, material bisa tembus. Jika urutan pengelasan tidak tepat, rangka bisa melintir dan dimensinya berubah. Karena itu, cara mengelas besi tipis membutuhkan pendekatan yang berbeda dari material tebal. Fokusnya bukan mengejar panjang tarikan, tetapi menjaga kontrol panas, menjaga sambungan tetap rapat, dan membagi panas secara merata. Artikel ini disusun untuk kebutuhan pembaca pemula sampai menengah seperti teknisi bengkel, tim maintenance, siswa vokasi, dan pelaku fabrikasi ringan yang ingin hasil rapi dan konsisten. Kenapa Besi Tipis Mudah Bolong Saat di Las? Masalah bolong atau tembus umumnya terjadi karena panas yang terkumpul lebih cepat daripada kemampuan material untuk menahan kolam las. Ada 4 penyebab utama yang paling sering ditemui. Heat input terlalu besar Heat input dipengaruhi oleh arus, tegangan, dan lama Anda menahan busur di satu titik. Pada besi tipis, toleransinya sempit. Gap sambungan terlalu besar Celah yang lebar membuat logam cair mudah jatuh dan membentuk lubang. Celah yang tidak seragam juga membuat hasil tidak konsisten. Kecepatan gerak terlalu lambat Saat Anda bergerak lambat, panas menumpuk. Ini memperbesar risiko burn through dan memperparah distorsi. Kontrol busur dan sudut kurang tepat Arc length terlalu panjang dan sudut yang kurang tepat bisa membuat penetrasi tidak terkendali atau area panas melebar. Persiapan Sebelum Mengelas Besi Tipis Persiapan menentukan produktivitas dan stabilitas kualitas. Di material tipis, persiapan sering lebih penting daripada menaikkan setting mesin. Pastikan jenis material dan ketebalan Kenali apakah yang Anda las adalah plat tipis, hollow tipis, atau pipa tipis. Material dengan ketebalan lebih tipis membutuhkan pembagian panas yang lebih ketat dan jarak tack yang lebih rapat. Jika material memiliki lapisan cat, karat, atau galvanis, bersihkan area sambungan untuk mengurangi porositas dan ketidakstabilan busur. Bersihkan permukaan sampai logam bersih Bersihkan karat, cat, oli, dan debu minimal di area yang akan dilas. Permukaan kotor sering menjadi penyebab porositas dan percikan berlebih. Untuk produksi, kebersihan juga membuat arc lebih stabil dan hasil lebih seragam antar operator. Atur fit up rapat dan celah seragam Target terbaik untuk besi tipis adalah sambungan rapat. Jika celah tidak bisa dihindari, buat sekecil mungkin dan seragam. Celah yang berubah ubah membuat Anda sulit menjaga bentuk kolam las. Gunakan clamp dan jig Besi tipis mudah berubah bentuk saat panas masuk. Clamp dan jig membantu menjaga alignment dan mengurangi distorsi. Pastikan penjepitan dekat area sambungan, terutama pada rangka hollow. Siapkan backing dan heat sink bila perlu Backing membantu menahan kolam las dan menyerap panas. Tembaga dan aluminium sering digunakan karena konduktivitas panas tinggi. Dalam praktik bengkel, backing menjadi solusi efektif saat ketebalan sangat tipis atau sambungan butt memiliki celah yang sulit ditutup rapat. Pilih Proses Las yang Paling Sesuai untuk Besi Tipis Pemilihan proses akan memengaruhi kemudahan kontrol panas, kecepatan kerja, dan kualitas tampilan. MIG untuk produktivitas dan kemudahan kontrol MIG sering menjadi pilihan utama untuk fabrikasi besi tipis karena prosesnya stabil, cepat, dan lebih mudah dipelajari dibanding proses lain. Pengendalian panas dilakukan melalui keseimbangan tegangan dan kecepatan umpan kawat, serta teknik stitch yang disiplin. TIG untuk hasil paling rapi dan kontrol panas halus TIG cocok untuk pekerjaan yang menuntut presisi dan tampilan rapi. Kontrol panas lebih halus karena filler ditambahkan terpisah. Kekurangannya ada pada kecepatan kerja dan kebutuhan skill operator. SMAW bisa digunakan tetapi perlu teknik khusus Pengelasan SMAW dapat dipakai untuk besi tipis, terutama jika fasilitas di lapangan hanya tersedia mesin las listrik. Tantangannya adalah menjaga busur stabil pada panas rendah. Kuncinya adalah memilih diameter elektroda kecil dan menggunakan tack berulang, bukan tarikan panjang. Prinsip Setting Aman untuk Mengelas Besi Tipis Tidak ada satu angka yang selalu tepat untuk semua mesin dan semua kondisi. Namun, ada prinsip yang selalu relevan untuk menekan risiko bolong dan distorsi. Mulai dari panas serendah mungkin yang masih stabilJika busur tidak stabil, naikkan sedikit demi sedikit sampai stabil. Jaga busur pendekBusur pendek membantu mengarahkan panas lebih terkontrol dan mengurangi risiko pemanasan berlebihan di area luas. Gunakan jahitan pendekBesi tipis lebih aman dilas dengan jahitan pendek dan jeda, bukan tarikan panjang. Seimbangkan urutan pengelasanJangan selesaikan satu sisi panjang terlebih dahulu. Bagi panas ke beberapa titik agar tarikan menyebar merata. Cara Mengelas Besi Tipis Agar Tidak Bolong Bagian ini adalah alur kerja yang bisa langsung dipraktikkan di bengkel. 1. Siapkan posisi kerja dan tumpuan tangan Stabilitas tangan sangat menentukan. Jika posisi tidak stabil, operator cenderung menahan busur lebih lama untuk mengejar bentuk, dan ini meningkatkan risiko tembus. Pastikan Anda punya tumpuan dan sudut pandang yang jelas. 2. Lakukan tack weld sebagai pengunci utama Pada besi tipis, tack bukan sekadar titik pengikat. Tack adalah strategi utama untuk mengontrol distorsi dan membagi panas. Urutan tack yang efektif Buat tack di ujung pertama Buat tack di ujung kedua Buat tack di bagian tengah Tambahkan tack di titik lain sampai sambungan terkunci rapat Semakin tipis material, semakin rapat jarak tack yang dibutuhkan agar bentuk tidak berubah saat proses pengisian. 3. Gunakan teknik stitch dan skip untuk membagi panas Stitch adalah pengelasan dengan jahitan pendek. Skip adalah berpindah lokasi antar jahitan agar area yang baru dilas sempat turun temperatur. Contoh pola kerja yang aman Las pendek di titik A Pindah ke titik B yang berjarak Pindah ke titik C Kembali ke titik A saat area sudah lebih dingin Teknik ini efektif untuk hollow, plat tipis, dan sambungan panjang. 4. Kontrol heat input dengan kecepatan gerak dan jarak busur Bila mulai terlihat tanda tanda panas berlebih, segera koreksi dengan 2 cara yang paling cepat dilakukan operator Percepat gerak Pendekkan busur Untuk MIG, jaga jarak ujung nozzle dan kawat tetap konsisten. Untuk SMAW, jaga arc length pendek agar panas tidak liar. Untuk TIG, jaga kontrol arc dan tambah filler secukupnya tanpa menahan terlalu lama. 5. Gunakan backing bila material sangat tipis atau ada gap Jika Anda melihat kolam mulai turun atau area mulai melemah, backing dapat menjadi penyelamat. Tempelkan backing rapat
Apa Itu DCEP dalam Pengelasan? Fungsi dan Kapan Dipakai
Kalau kamu sedang mencari apa itu DCEP dalam pengelasan, jawabannya sederhana: DCEP adalah polaritas arus DC di mana elektroda terhubung ke terminal positif (plus) dan klem massa terhubung ke terminal negatif (minus). DCEP juga sering disebut DC plus, atau DC reverse polarity (DCRP). Pada praktiknya, DCEP dipakai sangat sering pada pengelasan SMAW (las listrik) karena membantu mendapatkan busur stabil, bead rapi, spatter lebih terkendali, dan penetrasi yang baik pada banyak aplikasi, selama sesuai rekomendasi elektroda. Agar artikel ini benar benar kepakai di lapangan, kita bahas definisi, cara setting kabel, perbedaan DCEP dengan DCEN dan AC, dampaknya ke hasil las, sampai troubleshooting kalau hasil las terasa “aneh” karena polaritas keliru. Apa Itu DCEP dalam Pengelasan? DCEP (Direct Current Electrode Positive) adalah kondisi saat elektroda positif dan benda kerja negatif pada mesin las DC. Artinya: Holder atau stang elektroda masuk ke terminal positif (plus) Klem massa atau ground clamp masuk ke terminal negatif (minus) Dalam sumber teknis, kamu juga akan menemukan istilah yang artinya sama: DCRP: Direct Current Reverse Polarity, sama dengan DCEP DC plus: istilah bengkel yang merujuk ke DCEP Cara Setting DCEP di Mesin Las Inverter Bagian ini yang paling sering bikin bingung pemula karena beda istilah antara teori dan kondisi terminal mesin. 1) Pasang kabel dengan urutan yang benar Masukkan kabel holder ke terminal bertanda plus Masukkan kabel massa ke terminal bertanda minus 2) Pastikan titik massa benar Banyak masalah arc tidak stabil bukan karena polaritas, tapi karena massa jelek. Jepit klem massa di besi bersih tanpa cat, karat, oli, atau kerak Letakkan massa sedekat mungkin dengan area pengelasan 3) Cek label polaritas di kemasan elektroda Untuk SMAW, rekomendasi polaritas biasanya tertulis di dus elektroda. Jika kemasannya menulis “AC atau DCEP”, maka DCEP aman dipakai. Kalau tertulis “DCEP only”, jangan dipaksa DCEN. Prinsip Kerja DCEP dan Dampaknya ke Hasil Las Polarity itu bukan sekadar “tukar kabel”, tapi berpengaruh ke karakter busur, transfer logam cair, dan hasil sambungan. Pada DCEP, banyak referensi menjelaskan bahwa panas busur cenderung lebih besar di elektroda dibanding benda kerja. Dampaknya, banyak elektroda SMAW jadi terasa lebih mudah dikontrol dan busur lebih halus, tergantung tipe flux coating. Yang paling penting untuk kamu pegang: DCEP sering memberi busur lebih stabil dan bead lebih enak dibentuk Pada banyak kondisi SMAW, DCEP juga dipakai saat butuh penetrasi yang kuat dan hasil yang konsisten, terutama pada elektroda tertentu Catatan penting: hasil akhir tetap dipengaruhi oleh jenis kawat las SMAW, diameter, ampere, posisi, dan kebersihan material. Perbedaan DCEP, DCEN, dan AC dalam Pengelasan Berikut ringkasan yang paling sering dicari user saat mengetik “DCEP vs DCEN” atau “polaritas las DC plus dan minus”. Parameter DCEP (elektroda plus) DCEN (elektroda minus) AC Koneksi kabel Holder ke plus, massa ke minus Holder ke minus, massa ke plus Berubah tiap siklus Stabilitas busur Umumnya stabil pada banyak elektroda Bisa lebih sensitif tergantung elektroda Stabil untuk elektroda yang memang dirancang AC Penetrasi Sering dipilih saat butuh penetrasi kuat pada SMAW, tergantung elektroda Sering terasa lebih “lembut” pada pelat tipis atau kontrol kolam, tergantung elektroda Umumnya di tengah, dan membantu mengurangi arc blow Spatter Cenderung lebih terkendali pada banyak kasus Bisa meningkat jika elektroda tidak cocok Tergantung elektroda, kadang lebih mudah untuk kondisi tertentu Kapan dipakai Umum pada SMAW dan banyak elektroda low hydrogen Dipakai jika elektroda mendukung dan butuh kontrol tertentu Berguna saat sumber listrik AC, atau untuk mengurangi arc blow Kapan DCEP Sebaiknya Dipakai? Berikut situasi yang paling sering membuat DCEP menjadi pilihan utama pada SMAW. 1) Saat butuh busur stabil dan hasil bead rapi Jika kamu mengejar tampilan bead lebih smooth dan kontrol busur lebih mudah, DCEP sering jadi default pada banyak elektroda SMAW. 2) Saat pekerjaan struktural dan WPS mengarah ke DCEP Pada pekerjaan yang mengikuti prosedur las, sering kali polaritas sudah ditentukan. DCEP umum dipakai pada banyak elektroda kelas low hydrogen, dan juga pada beberapa elektroda khusus pipa yang memang didesain DCEP only. 3) Saat memakai elektroda yang memang dirancang DCEP only Contoh kategori yang sering disebut adalah beberapa elektroda selulosa untuk pipa, dan beberapa elektroda paduan tertentu. Kalau elektrodanya DCEP only, memaksa DCEN biasanya membuat arc tidak enak, spatter tinggi, atau slag kacau. DCEP Cocok untuk Elektroda Apa? Ini bagian yang paling menentukan performa. Pada SMAW, bukan semua elektroda bebas dipakai di semua polaritas. Elektroda SMAW yang sering berjalan baik di DCEP Low hydrogen (contoh kelas E7018, E7016 pada banyak merek)Banyak referensi menyebut low hydrogen idealnya jalan di DCEP, walau beberapa varian juga bisa AC. DCEP sering memberi arc lebih halus dan hasil bead lebih bagus. Banyak elektroda serbaguna tertentuBeberapa elektroda seperti kelas E6013 pada sebagian produk bisa jalan di AC, DCEP, maupun DCEN, meski karakter hasilnya berbeda. Kenapa tetap harus lihat kemasan elektroda? Karena “kode AWS” memberi gambaran umum, tapi formula flux tiap pabrikan bisa berbeda. Cara paling aman: Baca label di dus elektroda Ikuti rekomendasi polaritas dan rentang arusnya Dampak DCEP ke Masalah yang Sering Dialami Pemula Banyak orang mencari “apa itu DCEP dalam pengelasan” karena ada problem nyata: elektroda nempel, spatter parah, atau hasil tidak nyatu. Berikut dampak yang sering terasa di lapangan. 1) Elektroda sering nempel Penyebab paling umum: Ampere terlalu rendah Permukaan kotor atau massa jelek Arc length kependekan Elektroda tidak cocok dengan polaritas yang dipakai Solusi cepat: Pastikan massa menempel di besi bersih Naikkan ampere sedikit demi sedikit Cek rekomendasi polaritas di kemasan elektroda 2) Spatter berlebihan dan busur “meledak” Penyebab umum: Arc terlalu panjang Ampere terlalu tinggi Polaritas tidak sesuai elektroda Solusi cepat: Pendekkan arc length Turunkan ampere sedikit Jika elektrodanya serbaguna, coba DCEP yang sering memberi arc lebih stabil pada banyak kasus SMAW 3) Penetrasi terasa kurang atau sambungan tidak menyatu Penyebab umum: Travel speed terlalu cepat Ampere kurang Sudut elektroda salah Persiapan kampuh kurang Salah pilih polaritas untuk jenis elektroda Solusi cepat: Sesuaikan ampere sesuai diameter dan rekomendasi pabrikan Atur sudut elektroda dan kecepatan gerak Pastikan polaritas sesuai label elektroda Checklist Setting DCEP yang Benar Sebelum Mulai Ngelas Kalau kamu ingin proses lebih konsisten, lakukan checklist ini: Holder ke plus, massa ke minus Massa menjepit besi bersih tanpa cat dan karat
Cara Las Listrik yang Benar Agar Hasil Las Rapi dan Kuat
Apakah Anda masih bingung cara las listrik yang benar supaya elektroda tidak nempel, spatter tidak berlebihan, dan hasil las terlihat rapi serta kuat? Banyak pemula merasa sudah menyalakan busur dengan benar, tetapi hasilnya tetap tidak konsisten karena ada beberapa detail kecil yang sering terlewat, seperti pemilihan diameter elektroda, setting ampere yang kurang pas, permukaan material yang masih kotor, atau jarak busur yang terlalu jauh Pendahuluan Mencari cara las listrik yang benar itu wajar, karena las SMAW sering terlihat “gampang” tetapi hasilnya bisa sangat berbeda tergantung teknik dan setting. Salah sedikit, elektroda jadi nempel, spatter berlebihan, bead menggumpal, atau sambungan terlihat rapi tetapi ternyata penetrasinya dangkal. Di sisi keselamatan, kerja pengelasan juga termasuk pekerjaan berisiko. Data global dari organisasi ketenagakerjaan menyebut sekitar 2.93 juta pekerja meninggal setiap tahun akibat faktor terkait pekerjaan, dan sekitar 395 juta pekerja mengalami cedera kerja non fatal setiap tahun. Angka lain dari lembaga keselamatan kerja juga menyebut sekitar 2,000 kasus cedera mata terkait kerja yang membutuhkan perawatan medis setiap hari di Amerika Serikat. Statistik ini jadi pengingat bahwa target kita bukan hanya rapi, tetapi juga aman. Di panduan ini, Anda akan belajar cara las listrik yg benar dengan urutan yang mudah diikuti: mulai dari memahami “kawat las” pada SMAW, memilih elektroda dan diameternya, menyetel arus dan polaritas, menyalakan busur, menjaga jarak dan sudut, mengontrol gerakan, sampai membersihkan slag dengan benar. Jika Anda butuh cara mengelas yang benar menggunakan las listrik untuk pekerjaan bengkel, konstruksi ringan, atau latihan, artikel ini bisa jadi pegangan praktik. Pengertian Kawat Las Di lapangan, istilah “kawat las” untuk las listrik biasanya merujuk pada elektroda SMAW. Elektroda adalah batang logam inti yang dilapisi flux. Saat Anda mengelas, inti elektroda ikut meleleh menjadi logam pengisi, sedangkan flux membantu membentuk pelindung pada kolam las dan menghasilkan slag yang menutup permukaan las saat pendinginan. Poin pentingnya: Elektroda bukan sekadar “bahan habis pakai”, tetapi penentu karakter busur, penetrasi, dan kemudahan slag lepas. Setiap jenis elektroda punya rekomendasi arus dan kadang rekomendasi polaritas tertentu. Karena itu, memahami elektroda adalah langkah awal cara menggunakan las listrik yang benar agar hasil tidak bergantung pada coba coba. Cara Las Listrik yang Benar Berikut adalah cara las listrik yang benar, yaitu: 1. Pilih Elektroda yang Sesuai Material Langkah paling dasar tetapi sering disepelekan. Untuk baja karbon ringan dan latihan umum, banyak welder memilih E6013 karena busurnya cenderung mudah dinyalakan dan lebih mudah dikontrol. Untuk kebutuhan lain, pemilihan bisa berbeda tergantung kondisi kerja, posisi, dan tuntutan kekuatan sambungan. Panduan praktis memilih elektroda: Baja karbon ringan dan fabrikasi harian: E6013 sering jadi pilihan yang ramah pemula. Konstruksi umum: E6011 atau E6013 sering dipakai tergantung kebutuhan penetrasi dan kondisi permukaan. Struktur atau beban lebih berat: E7016 atau E7018 tipe rendah hidrogen sering dipilih, dengan catatan penyimpanan harus kering agar tidak memicu masalah hidrogen. Setelah jenis, sesuaikan diameter dengan ketebalan material: Plat tipis: diameter 2.0 mm sampai 2.6 mm Plat sedang: diameter 3.2 mm Jika diameter terlalu besar untuk material tipis, panas masuk meningkat, risiko tembus naik, spatter makin banyak, dan kontrol kolam las jadi lebih sulit. Di tahap ini, tujuan Anda membangun dasar cara las listrik yang baik dan benar dari pemilihan yang tepat. 2. Setel Arus (ampere) dengan Benar Arus yang keliru adalah penyebab utama hasil las terlihat berantakan. Gunakan angka berikut sebagai titik awal, lalu sesuaikan sedikit demi sedikit sampai busur stabil. Panduan umum untuk elektroda yang sering dipakai: Elektroda 2.6 mm: sekitar 60 A sampai 90 A Elektroda 3.2 mm: sekitar 90 A sampai 130 A Ciri arus terlalu besar: Logam cepat meleleh dan kolam las sulit dikendalikan Spatter meningkat Material tipis bisa bolong Bead melebar berlebihan dan terlihat “tumpah” Ciri arus terlalu kecil: Elektroda sering nempel Penetrasi dangkal Bead menggumpal dan tampak menumpuk Busur sering putus Catatan penting tentang polaritas: Jangan menyamakan polaritas untuk semua elektroda. Lihat rekomendasi pada kemasan elektroda atau lembar data produk, karena ada elektroda yang mendukung AC, ada yang lebih cocok DC, dan ada yang punya performa berbeda di DC positif atau DC negatif. Jika ragu, mulai dari rekomendasi pabrikan, lalu evaluasi dari stabilitas busur dan bentuk bead. Jika Anda ingin cepat naik level dalam cara menggunakan las listrik yang baik dan benar, biasakan mengubah setting kecil saja, misalnya naik turun 5 A sampai 10 A, lalu ulangi satu jalur las yang sama untuk membandingkan hasil. 3. Bersihkan Material Sebelum di Las Permukaan kotor adalah jalan pintas menuju cacat las. Sebelum mengelas, pastikan area sambungan: Bebas karat tebal Bebas minyak, gemuk, atau sisa cat Kering dan tidak lembap Material kotor bisa menyebabkan: Porositas Slag terjebak Sulit menyatu dengan baik sehingga kekuatan sambungan turun Langkah sederhana yang sering menyelamatkan hasil: Gerinda ringan pada area kampuh Lap minyak dengan cairan pembersih yang sesuai Pastikan clamp massa menempel pada permukaan logam bersih agar arus stabil Tahap ini sering jadi pembeda antara “bisa nempel” dan cara mengelas listrik yang benar yang menghasilkan sambungan konsisten. 4. Nyalakan Busur dengan Teknik yang Benar Banyak pemula menusuk elektroda terlalu keras, akibatnya elektroda menempel dan ujung flux rusak. Gunakan teknik gesek ringan seperti menyalakan korek api. Tujuan penyalaan yang benar: Busur cepat stabil Elektroda tidak menempel Awal bead lebih rapi dan tidak menggumpal Jika elektroda tetap sering menempel: Naikkan arus sedikit Pastikan ujung elektroda tidak terlalu panjang terkena slag dari percobaan sebelumnya Pastikan permukaan material bersih dan clamp massa bagus 5. Jaga Jarak Busur (Arc Length) Jarak ujung elektroda ke logam idealnya kurang lebih setara dengan diameter elektroda. Ini salah satu inti teknik las listrik yang baik dan benar. Dampak jarak terlalu jauh: Spatter banyak Bead kasar dan lebar tidak terkontrol Busur terasa “berisik” dan tidak stabil Dampak jarak terlalu dekat: Elektroda nempel Busur sering mati Bead menumpuk dan kurang menyatu Indikator busur sehat: Suara stabil dan konsisten Kolam las mudah dikontrol Bead terbentuk rata Latihan terbaik untuk pemula adalah membuat beberapa jalur las lurus di plat latihan sambil fokus menjaga jarak, tanpa memikirkan pola gerak dulu. 6. Atur Sudut Elektroda dengan Tepat Sudut elektroda memengaruhi penetrasi dan arah aliran slag. Umumnya: Sudut sekitar 10 derajat sampai 15 derajat dari garis vertikal Condong ke
